Modulo 13/009 per convertire il segnale analogico del Resolver in digitale Encoder TTL line driver 5V. Ottimizza il tuo revamping.
Il modulo convertitore 13/009 è sviluppato appositamente per le applicazioni industriali in cui i motori brushless sono equipaggiati con un Resolver. Noto per la sua estrema robustezza in ambienti ostili (alte temperature, vibrazioni), il Resolver genera però un segnale analogico (Seno/Coseno) che molti azionamenti di nuova generazione non supportano nativamente. Questa scheda elabora il segnale analogico del Resolver e lo converte in Encoder TTL 5 V Line Driver oppure in un segnale Frequenza/Direzione generalmente utilizzato dagli azionamenti dei motori passo-passo.
La soluzione perfetta per mantenere in opera motori affidabili aggiornando solo l'elettronica di controllo.
Le caratteristiche principali di questo prodotto sono:
- Il resolver può essere alimentato direttamente dal modulo 13/009 oppure da una scheda esterna (il modulo risulta connesso in parallelo con la scheda del cliente).
- Possibilità di variare il numero di impulsi/giro (PPR) dell’ uscita encoder simulato.
- Un uscita analogica (±10 V) per il segnale di velocità del resolver
- Tre uscite digitali per segnalare il superamento di una soglia di velocità impostabile per ogni uscita
- Un uscita digitale che segnala il corretto funzionamento del modulo e dei segnali del resolver
- Un ingresso digitale per collegare un sensore di posizione (con segnale 24Vcc) da utilizzare nel caso di resolver multipolari per indicare la posizione zero di riferimento
- Un ingresso per reset allarmi
Caratteristiche
Specifiche Tecniche
- Segnale di Ingresso: Resolver da 2 a 510 poli (cioè da 1 a 255 coppie polari) - Alimentazione (se fornita dal modulo): tensione da 7 Vpp a 28 Vpp, frequenza da 3 kHz a 20 kHz (impostabile).
-
- Tensione dei segnali SENO o COSENO (misurata tra i relativi fili + e -): da 0,5 Vpp a 28 Vpp, frequenza da 3 kHz a 20 kHz.
- Tensione del segnale RIFERIMENTO (misurata tra REF+ e REF-): da 1 Vpp a 50 Vpp, frequenza da 3 kHz a 20 kHz
- Segnali di Uscita:
- Nr. 1 uscita encoder Incrementale TTL 5 V Line Driver con numero di impulsi giro impostabile dall’utente
- Nr. 1 uscita Line Driver del segnale di velocità in formato frequenza (MAX 4000 kHz) / direzione (Passo / Direzione)

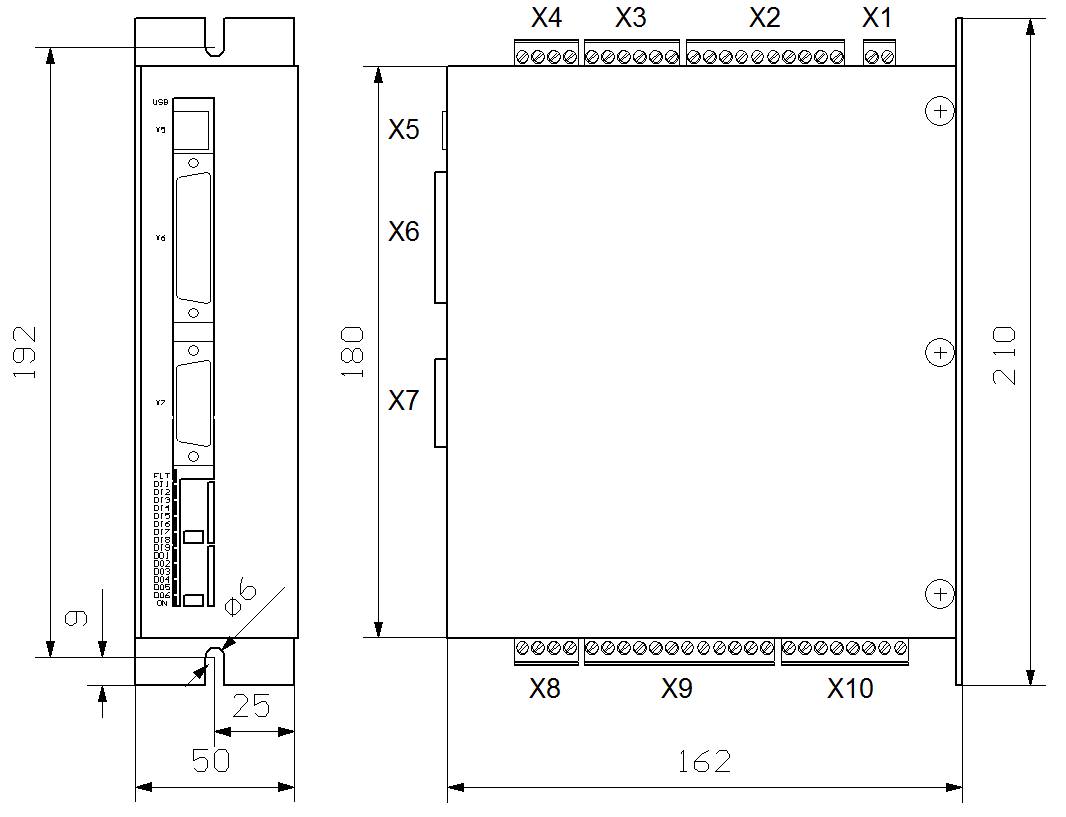

Dimensioni meccaniche
Download
Manuale istruzioni in lingua italiana per modulo convertitore resolver / Encoder TTL
